Bài tập ERD: Hướng dẫn và bài mẫu cho sinh viên ngành CNTT

Giới thiệu Trong thời đại công nghệ thông tin ngày nay, việc quản lý dữ liệu một cách hiệu quả là vô cùng quan trọng. Để thực hiện điều này, sơ đồ thực thể - mối quan hệ (ERD) đã trở thành một công cụ không thể thiếu trong thiết kế cơ sở dữ liệu. Với bài viết này, chúng tôi sẽ cung cấp cho bạn các bài tập thiết kế ERD chi tiết từ nhiều hệ thống khác nhau, giúp bạn nâng cao kỹ năng và trở thành "cao thủ" trong lĩnh vực này. Dưới đây là các bài tập với lời giải đi kèm mà bạn có thể tham khảo và luyện tập.

Bài tập ERD cho hệ thống quản lý thư viện

Hệ thống quản lý thư viện là một ứng dụng phổ biến trong các môi trường học thuật và nghiên cứu. Nó giúp quản lý sách, độc giả và các giao dịch liên quan đến việc mượn và trả sách.

Xác định các thực thể chính

Để bắt đầu, chúng ta cần xác định những thực thể quan trọng trong hệ thống thư viện:

• Sách: Thực thể này chứa thông tin về các cuốn sách như mã sách, tên sách, tác giả, năm xuất bản, và thể loại.
• Độc giả: Đây là những người sử dụng dịch vụ của thư viện, bao gồm thông tin như mã độc giả, họ tên, địa chỉ, số điện thoại và email.
• Giao dịch: Mỗi lần mượn hoặc trả sách đều được ghi nhận dưới dạng giao dịch, bao gồm mã giao dịch, mã độc giả, mã sách, ngày mượn, ngày trả dự kiến và trạng thái.

Mối quan hệ giữa các thực thể

Phân tích mối quan hệ giữa các thực thể sẽ giúp hiểu rõ hơn về cách thức hoạt động của hệ thống:

• Mối quan hệ giữa Sách và Giao dịch: Một cuốn sách có thể được mượn nhiều lần trong thời gian khác nhau, vì vậy mối quan hệ này là 1-N.
• Mối quan hệ giữa Độc giả và Giao dịch: Một độc giả có thể thực hiện nhiều giao dịch mượn sách, do đó cũng là 1-N.

Thiết kế sơ đồ ERD

Khi đã xác định xong các thực thể và mối quan hệ, bạn có thể tiến hành vẽ sơ đồ ERD. Bằng cách sử dụng các công cụ như Lucidchart hay Draw.io, bạn có thể tạo ra sơ đồ dễ nhìn với các thực thể được kết nối rõ ràng.

Hãy chắc chắn rằng mỗi thực thể có các thuộc tính cần thiết để phục vụ cho việc quản lý. Ngoài ra, cần lưu ý thêm các chỉ số như khóa chính và khóa ngoại để đảm bảo tính toàn vẹn của dữ liệu.

Thiết kế ERD cho hệ thống đặt phòng khách sạn

Hệ thống đặt phòng khách sạn là một ứng dụng hỗ trợ quản lý việc đặt phòng, kiểm tra tình trạng phòng và thanh toán.

Các thực thể chính trong hệ thống

Trong hệ thống này, các thực thể quan trọng cần xác định là:

• Khách hàng: Thể hiện thông tin của khách hàng như mã khách hàng, họ tên, địa chỉ, số điện thoại và email.
• Phòng: Chứa thông tin về các loại phòng như mã phòng, loại phòng, giá phòng và tình trạng.
• Đặt phòng: Lưu trữ thông tin về các booking như mã đặt phòng, mã khách hàng, mã phòng, ngày đến, ngày đi và tổng tiền.

Phân tích mối quan hệ

Mối quan hệ giữa các thực thể trong hệ thống đặt phòng khách sạn cũng rất quan trọng:

• Khách hàng và Đặt phòng: Mỗi khách hàng có thể thực hiện nhiều đặt phòng, nên mối quan hệ là 1-N.
• Phòng và Đặt phòng: Một phòng có thể được đặt bởi nhiều khách hàng trong những thời điểm khác nhau, do đó cũng là 1-N.

Vẽ sơ đồ ERD

Sau khi đã xác định và phân tích, bước tiếp theo là vẽ sơ đồ ERD. Hãy chú ý đến việc biểu diễn rõ ràng các mối quan hệ và thuộc tính của từng thực thể. Sử dụng màu sắc và hình ảnh minh họa để làm cho sơ đồ trở nên sinh động và dễ hiểu hơn.

Mô hình ERD cho hệ thống quản lý bán hàng online

Quản lý bán hàng online đang ngày càng trở nên phổ biến. Hệ thống này cho phép theo dõi sản phẩm, đơn hàng và khách hàng một cách hiệu quả.

Xác định thực thể chính

Các thực thể trong hệ thống này bao gồm:

• Sản phẩm: Lưu trữ thông tin về sản phẩm như mã sản phẩm, tên sản phẩm, giá, mô tả và tồn kho.
• Khách hàng: Thông tin liên quan đến khách hàng như mã khách hàng, họ tên, địa chỉ giao hàng và số điện thoại.
• Đơn hàng: Đại diện cho các giao dịch mua bán, bao gồm mã đơn hàng, mã khách hàng, ngày đặt hàng và tổng giá trị.

Mối quan hệ giữa các thực thể

Việc phân tích mối quan hệ giữa các thực thể cũng rất quan trọng:

• Khách hàng và Đơn hàng: Một khách hàng có thể tạo ra nhiều đơn hàng, do đó mối quan hệ là 1-N.
• Sản phẩm và Đơn hàng: Một đơn hàng có thể bao gồm nhiều sản phẩm và một sản phẩm có thể nằm trong nhiều đơn hàng, vì vậy mối quan hệ này là N-N.

Vẽ sơ đồ ERD

Tương tự như các hệ thống trước, sau khi đã xác định rõ các thực thể và mối quan hệ, bạn có thể vẽ sơ đồ ERD. Hãy chắc chắn rằng bạn đã bao gồm tất cả các thuộc tính cần thiết cho từng thực thể, đồng thời làm nổi bật các mối quan hệ giữa chúng để tránh nhầm lẫn trong quá trình quản lý dữ liệu.

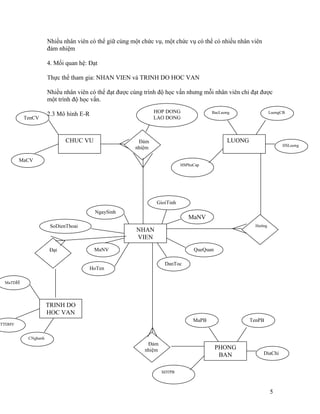

Bài tập ERD cho hệ thống quản lý nhân sự

Hệ thống quản lý nhân sự đóng vai trò quan trọng trong việc theo dõi thông tin nhân viên, vị trí công việc và các chế độ phúc lợi.

Thực thể chính trong hệ thống

Các thực thể cần xác định trong hệ thống này bao gồm:

• Nhân viên: Chứa thông tin như mã nhân viên, họ tên, ngày sinh, giới tính, địa chỉ và vị trí công việc.
• Vị trí công việc: Bao gồm thông tin về các vị trí như mã vị trí, tên vị trí, mức lương và mô tả công việc.
• Chế độ phúc lợi: Thể hiện thông tin về các chế độ đãi ngộ cho nhân viên như mã chế độ, tên chế độ và nội dung.

Mối quan hệ giữa các thực thể

Phân tích mối quan hệ giữa các thực thể sẽ giúp bạn hiểu rõ hơn về cách hoạt động của hệ thống:

• Nhân viên và Vị trí công việc: Một nhân viên chỉ có thể giữ một vị trí công việc tại một thời điểm, do đó mối quan hệ này là 1-1.
• Nhân viên và Chế độ phúc lợi: Một nhân viên có thể hưởng nhiều chế độ phúc lợi khác nhau, vì vậy mối quan hệ này là 1-N.

Thiết kế sơ đồ ERD

Cuối cùng, hãy vẽ sơ đồ ERD dựa trên những thực thể và mối quan hệ đã xác định. Tạo ra một sơ đồ trực quan giúp cho việc quản lý nhân sự trở nên dễ dàng hơn. Chú ý đến việc thiết lập các khóa chính và khóa ngoại để đảm bảo tính toàn vẹn của dữ liệu.

Thiết kế ERD cho hệ thống quản lý đào tạo đại học

Hệ thống quản lý đào tạo đại học giúp theo dõi thông tin về sinh viên, khóa học, giảng viên và điểm số.

Thực thể chính trong hệ thống

Những thực thể trong hệ thống này bao gồm:

• Sinh viên: Thông tin về sinh viên như mã sinh viên, họ tên, ngày sinh, giới tính, chuyên ngành và lớp học.
• Khóa học: Chứa thông tin về các khóa học như mã khóa học, tên khóa học, số tín chỉ và giảng viên phụ trách.
• Giảng viên: Lưu trữ thông tin như mã giảng viên, họ tên, chuyên môn và số điện thoại.
• Điểm số: Thể hiện thông tin về điểm số của sinh viên ở từng khóa học như mã điểm, mã sinh viên, mã khóa học và điểm số.

Mối quan hệ giữa các thực thể

Mối quan hệ giữa các thực thể trong hệ thống đào tạo đại học cũng rất phong phú:

• Sinh viên và Khóa học: Một sinh viên có thể tham gia nhiều khóa học, và một khóa học có thể có nhiều sinh viên, do đó mối quan hệ này là N-N.
• Giảng viên và Khóa học: Một giảng viên có thể phụ trách nhiều khóa học, nhưng mỗi khóa học chỉ có một giảng viên chính, vì vậy mối quan hệ là 1-N.
• Sinh viên và Điểm số: Một sinh viên có thể có nhiều điểm số cho các khóa học khác nhau, do đó quan hệ là 1-N.

Vẽ sơ đồ ERD

Cuối cùng, bạn hãy tiến hành vẽ sơ đồ ERD cho hệ thống quản lý đào tạo đại học. Đảm bảo rằng bạn đã bao gồm đủ các thông tin cần thiết cho từng thực thể, và mối quan hệ giữa chúng cũng phải được thể hiện rõ ràng.

Mô hình ERD cho hệ thống quản lý bệnh viện

Quản lý bệnh viện là một lĩnh vực nhạy cảm, đòi hỏi một hệ thống có khả năng theo dõi thông tin bệnh nhân, bác sĩ, bệnh viện và các hồ sơ y tế.

Xác định thực thể chính

Các thực thể trong hệ thống này có thể bao gồm:

• Bệnh nhân: Thông tin về bệnh nhân như mã bệnh nhân, họ tên, ngày sinh, giới tính, địa chỉ và số điện thoại.
• Bác sĩ: Thông tin của bác sĩ như mã bác sĩ, họ tên, chuyên môn và số điện thoại.
• Hồ sơ y tế: Lưu trữ thông tin về hồ sơ y tế của bệnh nhân như mã hồ sơ, mã bệnh nhân, triệu chứng, chẩn đoán và điều trị.

Phân tích mối quan hệ

Phân tích mối quan hệ giữa các thực thể là rất cần thiết trong hệ thống bệnh viện:

• Bệnh nhân và Hồ sơ y tế: Một bệnh nhân có thể có nhiều hồ sơ y tế, vì vậy mối quan hệ này là 1-N.
• Bác sĩ và Hồ sơ y tế: Một bác sĩ có thể làm việc với nhiều hồ sơ y tế khác nhau, nhưng mỗi hồ sơ chỉ có một bác sĩ phụ trách chẩn đoán, do đó mối quan hệ là 1-N.

Thiết kế sơ đồ ERD

Khi đã xác định các thực thể và mối quan hệ, bạn sẽ tiến hành vẽ sơ đồ ERD. Hãy chú ý đến việc biểu diễn mối quan hệ một cách chính xác và đầy đủ để đảm bảo thông tin quản lý bệnh viện được tổ chức một cách khoa học và dễ dàng truy cập.

Bài tập ERD cho hệ thống quản lý dự án phần mềm

Hệ thống quản lý dự án phần mềm là một công cụ hữu ích trong việc theo dõi tiến độ, tài nguyên và các nhiệm vụ trong một dự án.

Các thực thể chính trong hệ thống

Các thực thể trong hệ thống này có thể bao gồm:

• Dự án: Chứa thông tin về dự án như mã dự án, tên dự án, ngày bắt đầu và ngày kết thúc.
• Nhân viên: Thông tin về nhân viên tham gia dự án, bao gồm mã nhân viên, họ tên và vai trò trong dự án.
• Nhiệm vụ: Lưu trữ thông tin về các nhiệm vụ trong dự án như mã nhiệm vụ, nội dung nhiệm vụ, trạng thái, và ngày hoàn thành.

Mối quan hệ giữa các thực thể

Phân tích mối quan hệ giữa các thực thể là rất quan trọng trong hệ thống quản lý dự án phần mềm:

• Dự án và Nhân viên: Một dự án có thể có nhiều nhân viên tham gia, và một nhân viên có thể tham gia vào nhiều dự án khác nhau, do đó mối quan hệ này là N-N.
• Dự án và Nhiệm vụ: Một dự án có thể có nhiều nhiệm vụ, và mỗi nhiệm vụ chỉ thuộc về một dự án, vì vậy mối quan hệ là 1-N.

Vẽ sơ đồ ERD

Cuối cùng, bạn hãy tiến hành vẽ sơ đồ ERD để thể hiện rõ ràng các thực thể và mối quan hệ giữa chúng. Việc sử dụng các công cụ trực tuyến sẽ giúp bạn dễ dàng tạo ra một sơ đồ đẹp mắt và dễ hiểu.

Thiết kế ERD cho hệ thống đặt vé xem phim

Hệ thống đặt vé xem phim là một ví dụ điển hình cho việc quản lý dịch vụ giải trí, bao gồm thông tin về phim, suất chiếu, và khách hàng.

Xác định thực thể chính

Các thực thể cần xác định trong hệ thống này bao gồm:

• Phim: Chứa thông tin về phim như mã phim, tên phim, thể loại, và thời gian chiếu.
• Khách hàng: Thông tin của khách hàng như mã khách hàng, họ tên, số điện thoại và email.
• Suất chiếu: Thể hiện các suất chiếu phim như mã suất chiếu, mã phim, ngày giờ chiếu, và tình trạng vé.

Phân tích mối quan hệ

Mối quan hệ giữa các thực thể trong hệ thống đặt vé xem phim cũng rất quan trọng:

• Khách hàng và Suất chiếu: Một khách hàng có thể đặt vé cho nhiều suất chiếu khác nhau, vì vậy mối quan hệ là 1-N.
• Phim và Suất chiếu: Một phim có thể có nhiều suất chiếu khác nhau, do đó mối quan hệ này cũng là 1-N.

Vẽ sơ đồ ERD

Hãy tiến hành vẽ sơ đồ ERD cho hệ thống đặt vé xem phim. Đảm bảo rằng mỗi thực thể và mối quan hệ đều được thể hiện rõ ràng, giúp cho việc quản lý vé trở nên dễ dàng và hiệu quả hơn.

Mô hình ERD cho hệ thống quản lý ngân hàng

Hệ thống quản lý ngân hàng là một lĩnh vực quan trọng, bao gồm thông tin về khách hàng, tài khoản và các giao dịch tài chính.

Các thực thể chính trong hệ thống

Các thực thể trong hệ thống này có thể bao gồm:

• Khách hàng: Thông tin về khách hàng như mã khách hàng, họ tên, địa chỉ và số điện thoại.
• Tài khoản: Chứa thông tin về tài khoản ngân hàng như mã tài khoản, loại tài khoản, số dư và ngày mở.
• Giao dịch: Lưu trữ thông tin về các giao dịch tài chính như mã giao dịch, mã tài khoản, số tiền và ngày giao dịch.

Mối quan hệ giữa các thực thể

Phân tích mối quan hệ giữa các thực thể là rất cần thiết trong hệ thống ngân hàng:

• Khách hàng và Tài khoản: Một khách hàng có thể có nhiều tài khoản khác nhau, nên mối quan hệ này là 1-N.
• Tài khoản và Giao dịch: Một tài khoản có thể thực hiện nhiều giao dịch, và một giao dịch chỉ thuộc về một tài khoản, do đó mối quan hệ là 1-N.

Vẽ sơ đồ ERD

Cuối cùng, bạn hãy tiến hành vẽ sơ đồ ERD cho hệ thống quản lý ngân hàng. Đảm bảo rằng bạn đã bao gồm đầy đủ các thực thể và mối quan hệ, từ đó giúp cho việc quản lý tài chính trở nên dễ dàng hơn.

Bài tập ERD cho hệ thống quản lý kho hàng

Hệ thống quản lý kho hàng là một công cụ hữu ích trong việc theo dõi hàng tồn kho, sản phẩm và nhà cung cấp.

Xác định thực thể chính

Các thực thể trong hệ thống này có thể bao gồm:

• Sản phẩm: Chứa thông tin về sản phẩm như mã sản phẩm, tên sản phẩm, số lượng tồn kho và giá.
• Nhà cung cấp: Thông tin về nhà cung cấp như mã nhà cung cấp, tên nhà cung cấp và địa chỉ.
• Nhập hàng: Lưu trữ thông tin về các lần nhập hàng như mã nhập hàng, mã sản phẩm, mã nhà cung cấp và số lượng.

Mối quan hệ giữa các thực thể

Phân tích mối quan hệ giữa các thực thể là rất quan trọng trong hệ thống quản lý kho hàng:

• Sản phẩm và Nhập hàng: Một sản phẩm có thể có nhiều lần nhập hàng khác nhau, do đó mối quan hệ là 1-N.
• Nhà cung cấp và Nhập hàng: Một nhà cung cấp có thể cung cấp nhiều sản phẩm khác nhau, nên mối quan hệ này là 1-N.

Vẽ sơ đồ ERD

Cuối cùng, bạn hãy tiến hành vẽ sơ đồ ERD cho hệ thống quản lý kho hàng. Hãy chắc chắn rằng bạn đã bao gồm đầy đủ các thực thể và mối quan hệ, từ đó giúp cho việc quản lý sản phẩm trở nên hiệu quả hơn.

Các công cụ hỗ trợ vẽ ERD hiệu quả

Có rất nhiều công cụ hỗ trợ việc thiết kế ERD, giúp đơn giản hóa quy trình vẽ sơ đồ và nâng cao khả năng trình bày.

Lucidchart

Lucidchart là một công cụ trực tuyến khá phổ biến, cho phép người dùng tạo ra sơ đồ ERD một cách nhanh chóng và dễ dàng. Với giao diện thân thiện, Lucidchart cung cấp nhiều mẫu sơ đồ đa dạng giúp người dùng dễ dàng tùy chỉnh theo nhu cầu.

Draw.io

Draw.io cũng là một công cụ mạnh mẽ cho việc vẽ sơ đồ. Nó miễn phí và cho phép người dùng tương tác trực tiếp trên trình duyệt mà không cần tải về. Bạn có thể lưu trữ sơ đồ trên Google Drive hoặc tải xuống máy tính.

MySQL Workbench

Nếu bạn cần làm việc với cơ sở dữ liệu MySQL, MySQL Workbench là một lựa chọn tuyệt vời. Công cụ này không chỉ cho phép bạn thiết kế sơ đồ ERD mà còn hỗ trợ chuyển đổi sơ đồ thành mã SQL để tạo ra cấu trúc cơ sở dữ liệu.

Microsoft Visio

Microsoft Visio là một phần mềm trả phí, nhưng nó cung cấp tính năng cao cấp cho việc thiết kế sơ đồ. Với nhiều mẫu và biểu tượng sẵn có, Visio giúp bạn tạo ra những sơ đồ chuyên nghiệp và thẩm mỹ hơn.

Lợi ích của việc thực hành bài tập ERD đối với sinh viên CNTT

Việc thực hành bài tập ERD mang lại nhiều lợi ích cho sinh viên ngành công nghệ thông tin. Không chỉ giúp củng cố kiến thức lý thuyết mà còn trang bị cho sinh viên những kỹ năng thực tiễn.

Hiểu rõ hơn về cơ sở dữ liệu

Thông qua việc thực hành, sinh viên sẽ hiểu rõ hơn về cách tổ chức dữ liệu, các thực thể, và mối quan hệ giữa chúng. Điều này rất quan trọng trong việc xây dựng các ứng dụng hiệu quả.

Phát triển tư duy logic

Thiết kế ERD yêu cầu sinh viên phải phân tích và xử lý thông tin một cách logic. Điều này giúp phát triển khả năng tư duy của sinh viên, từ đó cải thiện kỹ năng giải quyết vấn đề trong lĩnh vực công nghệ thông tin.

Chuẩn bị cho sự nghiệp

Kỹ năng thiết kế ERD là một yếu tố quan trọng trong nhiều vị trí công việc trong lĩnh vực CNTT. Sinh viên thực hành và nắm vững kiến thức này sẽ có lợi thế hơn so với những người không có kinh nghiệm.

Các lỗi thường gặp khi thiết kế ERD và cách khắc phục

Trong quá trình thiết kế ERD, nhiều sinh viên thường mắc phải những lỗi phổ biến. Dưới đây là một số lỗi và cách khắc phục.

Không xác định đúng thực thể

Một trong những lỗi lớn nhất là không xác định đúng các thực thể cần thiết. Để khắc phục lỗi này, hãy đảm bảo rằng bạn đã phân tích kỹ yêu cầu của hệ thống và tham khảo ý kiến của giảng viên hoặc bạn bè.

Mối quan hệ chưa chính xác

Nhiều sinh viên thường nhầm lẫn giữa các loại mối quan hệ. Để tránh điều này, hãy tìm hiểu kỹ về các loại mối quan hệ 1-1, 1-N và N-N, từ đó phân tích một cách chính xác và rõ ràng.

Thiếu thuộc tính trong thực thể

Việc bỏ sót các thuộc tính quan trọng trong thực thể cũng là một lỗi thường gặp. Để khắc phục, bạn nên dành thời gian để xem xét từng thực thể và đảm bảo rằng tất cả các thuộc tính cần thiết đã được liệt kê.

Câu hỏi thường gặp về bài tập ERD

Trong quá trình học tập và thực hành ERD, có một số câu hỏi thường gặp mà sinh viên thường đặt ra.

Làm thế nào để xác định các thực thể chính trong một hệ thống?

Để xác định các thực thể chính trong một hệ thống, bạn cần phân tích yêu cầu của hệ thống, xác định những đối tượng mà hệ thống cần quản lý, từ đó liệt kê các thực thể cần thiết.

Cách phân biệt mối quan hệ 1-1, 1-N và N-N trong ERD?

Để phân biệt, bạn cần xem xét số lượng thực thể trong mỗi mối quan hệ. Nếu một thực thể A chỉ liên quan đến một thực thể B thì đó là mối quan hệ 1-1. Nếu A có thể liên quan đến nhiều B nhưng mỗi B chỉ liên quan đến một A thì là 1-N. Cuối cùng, nếu cả A và B đều có thể liên quan đến nhiều đối tượng của nhau, thì đó là N-N.

Khi nào nên sử dụng thuộc tính đa trị trong ERD?

Thuộc tính đa trị thường được sử dụng khi một thực thể có thể có nhiều giá trị cho cùng một thuộc tính. Ví dụ, trong một thực thể sinh viên, nếu sinh viên đó có nhiều số điện thoại, bạn có thể sử dụng thuộc tính đa trị để lưu trữ thông tin này.

Làm sao để chuyển đổi ERD sang mô hình quan hệ?

Để chuyển đổi ERD sang mô hình quan hệ, bạn cần xác định các bảng tương ứng cho các thực thể và thêm các khóa chính, khóa ngoại thích hợp. Sau đó, chuyển các thuộc tính của thực thể thành các cột trong bảng.

Có nên sử dụng ERD cho các dự án phần mềm quy mô lớn?

Có, ERD rất hữu ích cho các dự án phần mềm quy mô lớn vì nó giúp quản lý dữ liệu một cách hiệu quả, tạo điều kiện thuận lợi cho việc thiết kế và phát triển hệ thống.

Kết luận

Thực hành với các bài tập thiết kế ERD là một phần quan trọng trong quá trình học tập của sinh viên công nghệ thông tin. Qua bài viết này, chúng tôi đã giới thiệu nhiều hệ thống thực tế để bạn có thể áp dụng kiến thức và nâng cao kỹ năng của mình. Hy vọng rằng bạn sẽ trở thành một "cao thủ" trong việc thiết kế sơ đồ ERD !
